Поддержка оптического проектирования
DFM-анализ, подбор материалов, рекомендации по допускам, оценка покрытий и планирование контроля.
С 2006 года | Сертификат ISO 9001:2015
Оптика VIS/IR на заказ: разработка, производство, покрытия и метрология
Wuhan Junbang Optoelectronics Technology Co., Ltd. производит высокоточную оптику видимого и инфракрасного диапазона — от анализа технического задания и прототипа до серийного выпуска.
- Размеры: 10–500 мм
- Форма поверхности до PV λ/40 / RMS λ/100
- Качество поверхности до 10-5
- Шероховатость Ra ≤ 0,5 нм в зависимости от материала и геометрии
VIS / IR
Оптика на заказ
Линзы, призмы, асферика, купола, зеркала и окна.
МатериалыОт UVFS до IR
МетрологияZygo / Профилометр
ПроизводствоПрототипы и серии
ДокументыFAI / CoC / Прослеживаемость
Для кого мы работаем
Прецизионная оптика для систем визуализации, спектроскопии, лазеров и датчиков.
Мы сотрудничаем с OEM-производителями, отделами НИОКР и системными интеграторами, разрабатывающими камеры, гиперспектральные и тепловизионные модули, машинное зрение, лазерные системы и оптические измерительные приборы. Чертежи и предварительные требования могут рассматриваться по NDA.
Основные компетенции
Поддержка от проектирования до производства
Инженерная поддержка включает анализ конструкции, выбор материала, производство, нанесение покрытий, контроль и комплект производственной документации.
Прецизионное производство
Сферическая, асферическая, параболическая, внеосевая и плоская оптика для VIS, NIR, SWIR, MWIR и LWIR.
Оптические покрытия
AR, BBAR, HR, фильтрующие и ИК-покрытия с учетом диапазона длин волн, материала и угла падения.
Отчеты измерений
Интерферограммы, профилометрия, спектры пропускания и покрытия, контрольные образцы по чертежу.
Документы качества
FAI, CoC, RoHS, REACH, декларации материалов, прослеживаемость партий и управление несоответствиями.
Продукция
Оптические компоненты на заказ для OEM-систем

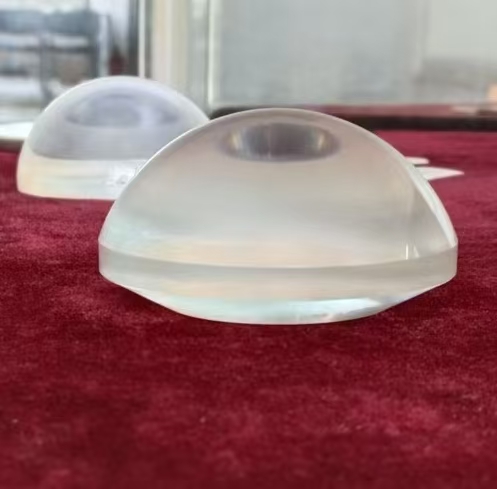

Линзы
Сферические, цилиндрические и специальные линзы VIS/IR для визуализации, лазерных и сенсорных систем.

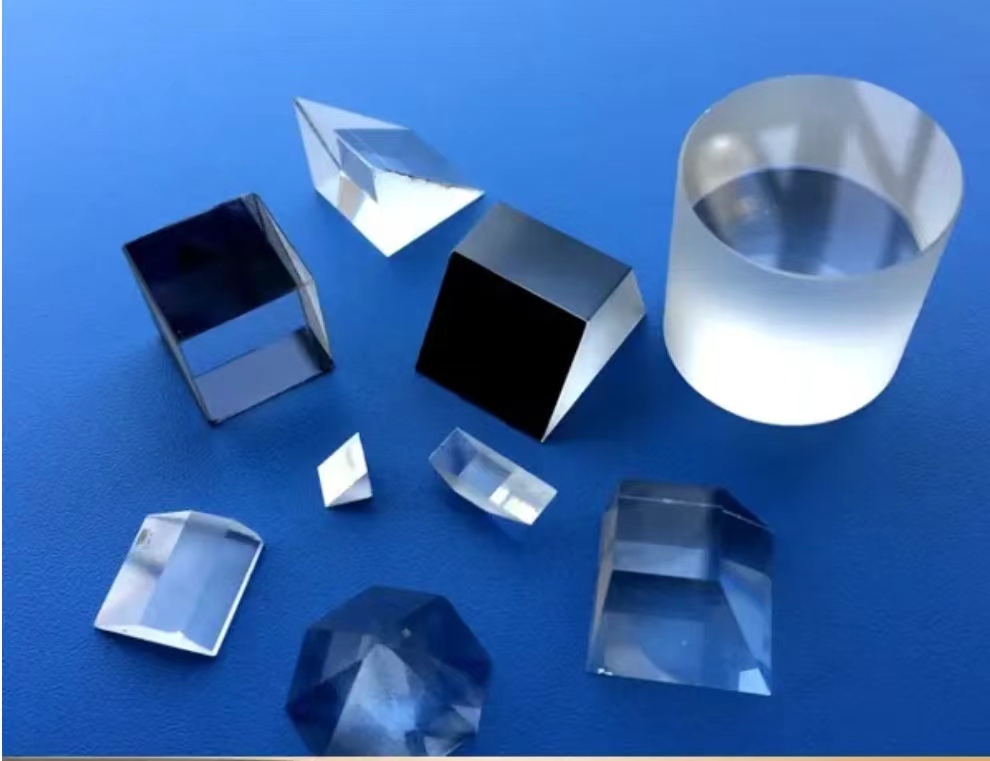

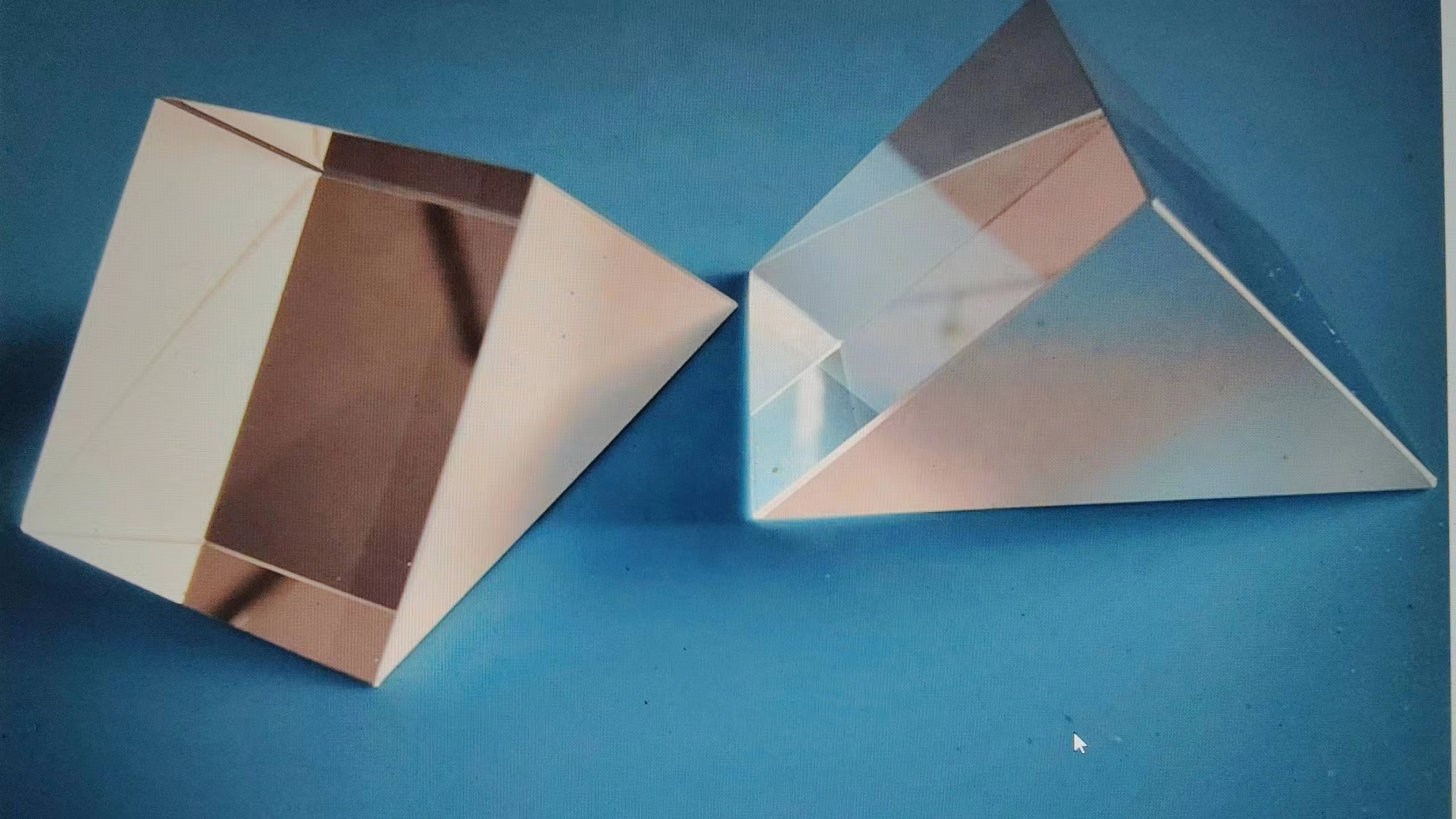

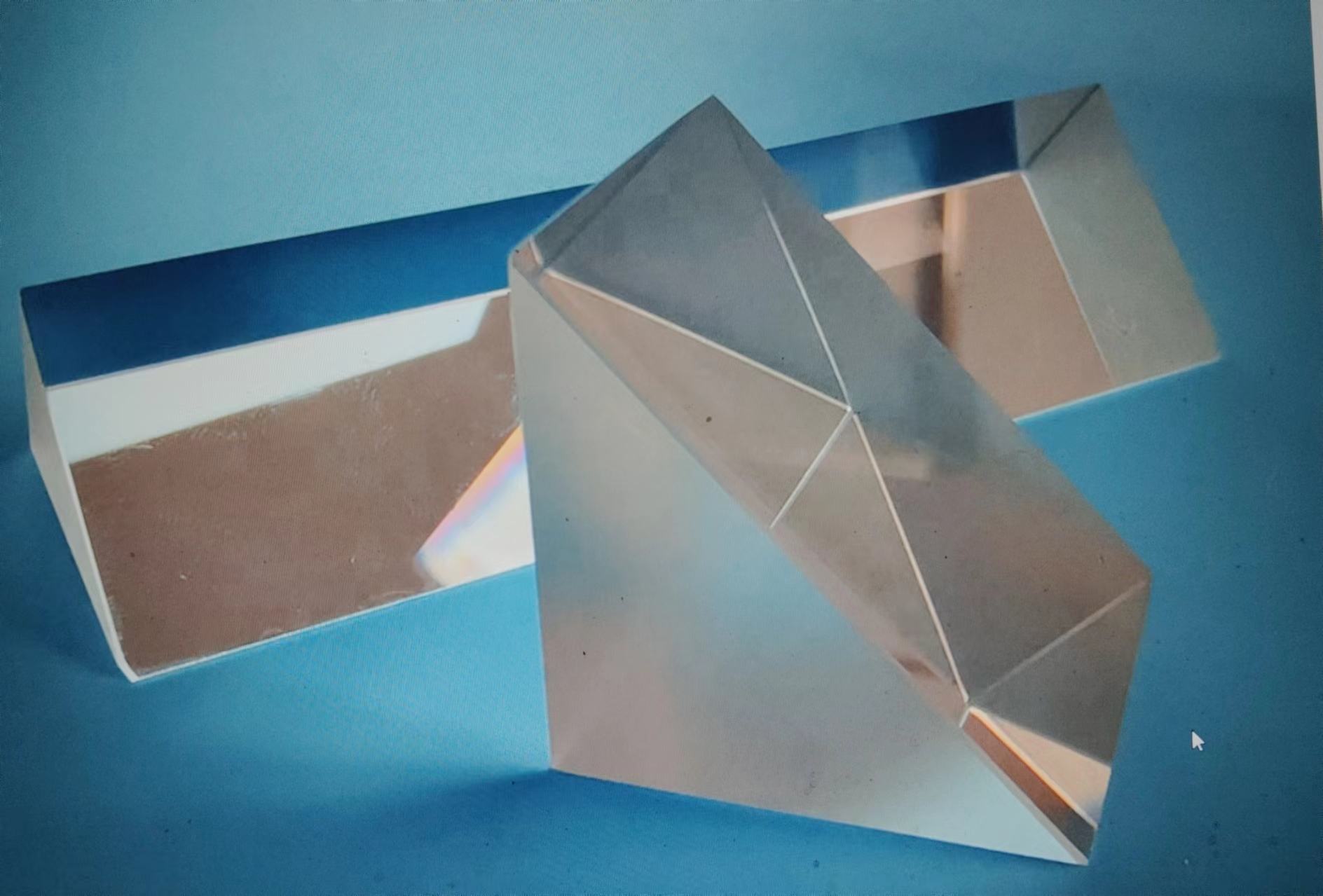

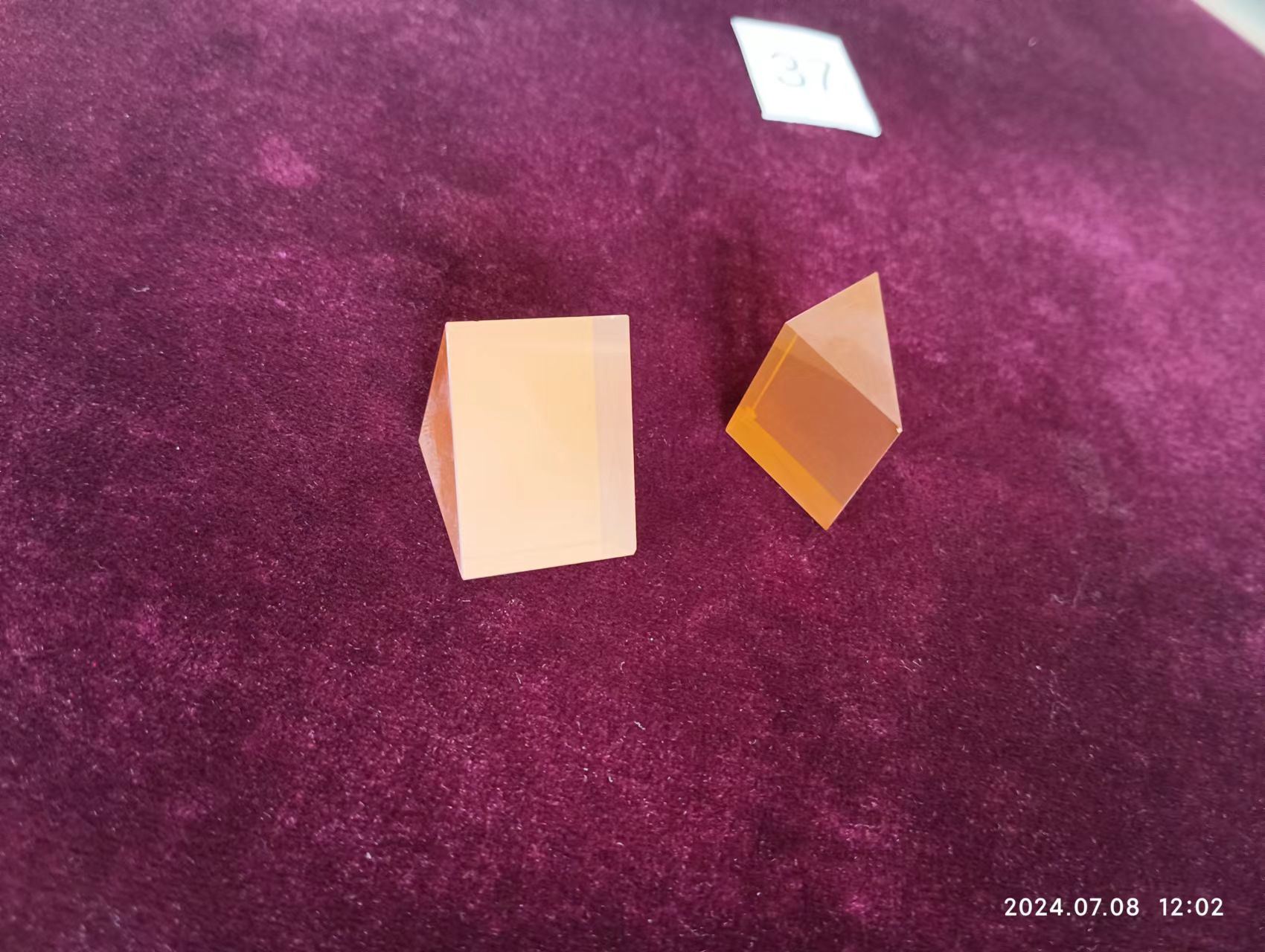

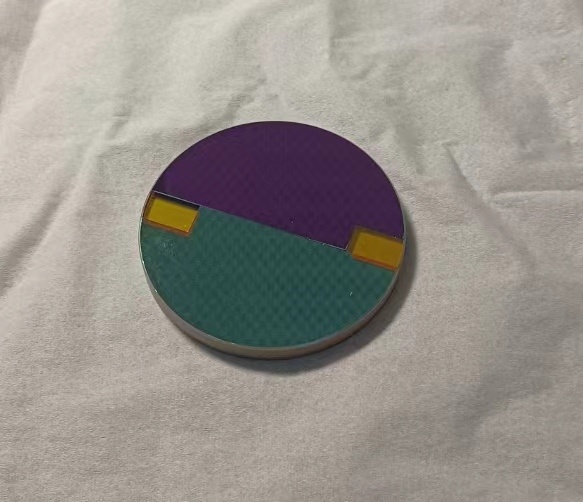

Призмы
Светоделительные, поворотные, спектральные и специальные призмы для камер и приборных модулей.
Асферика
Высокоточные асферические линзы и зеркала с интерферограммами или профилометрическими отчетами.
Параболическая и внеосевая оптика
Параболические и внеосевые параболические зеркала, сложные поверхности с итерационной коррекцией.

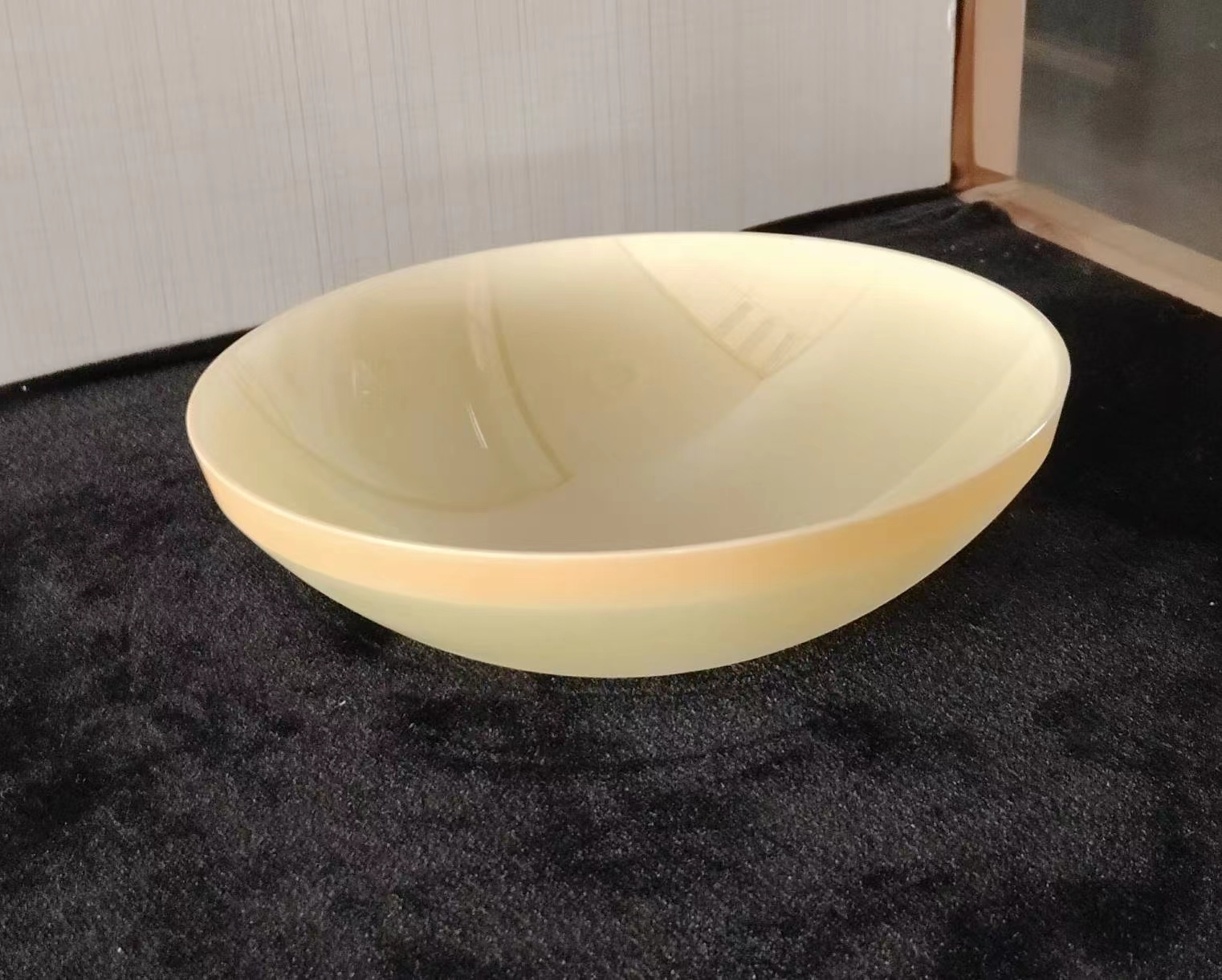

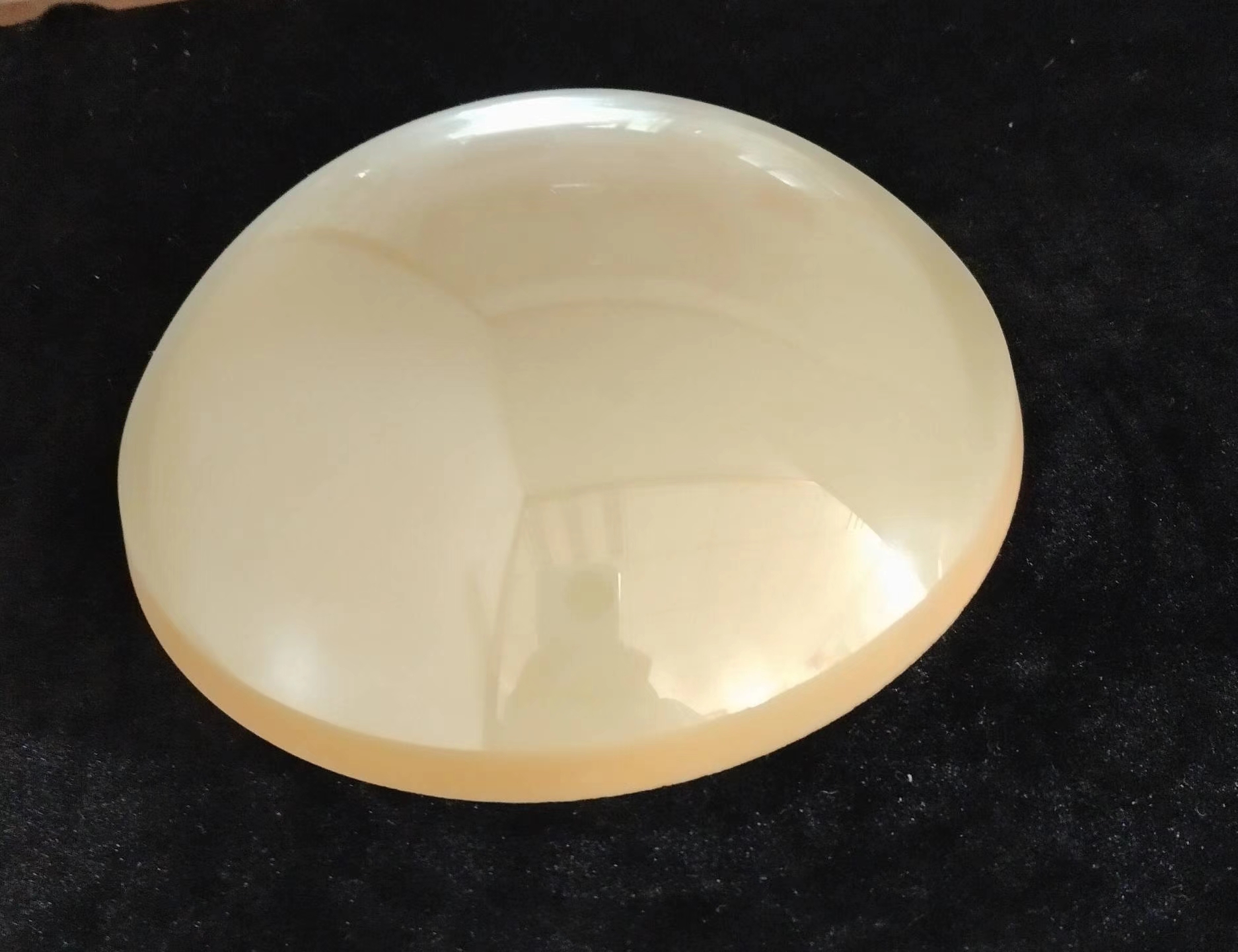

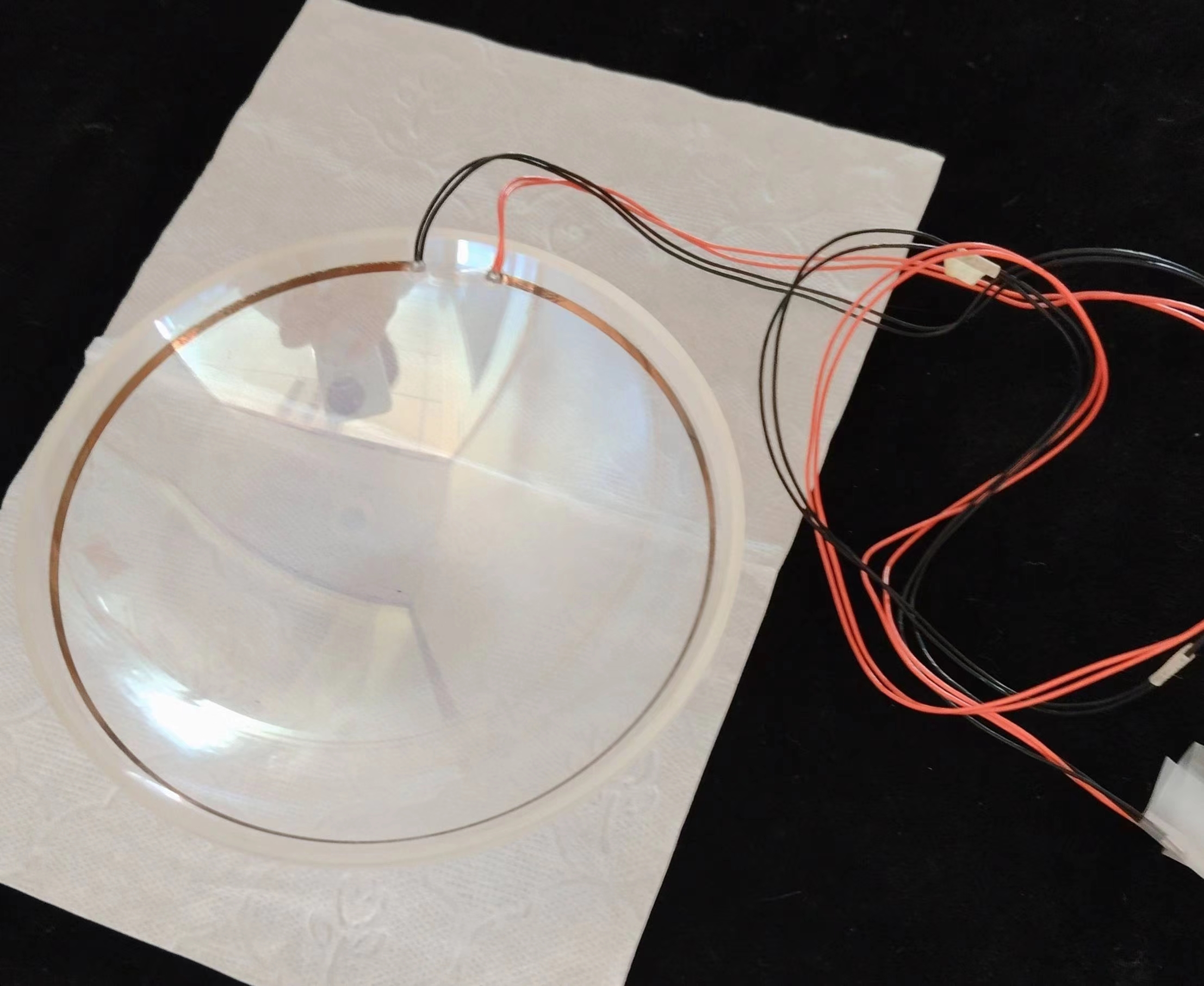

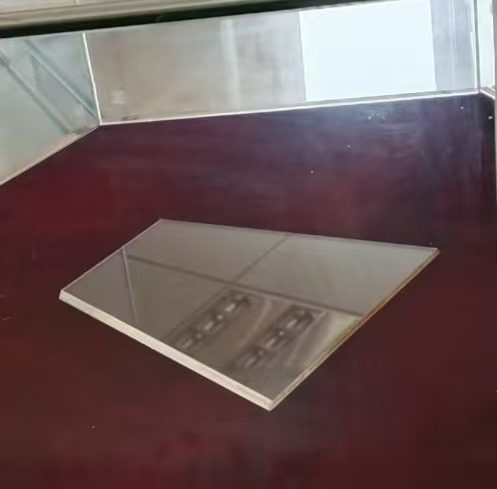

Окна и купола
Защитные оптические окна и купола для систем VIS, SWIR, MWIR и LWIR.
Зеркала и отражатели
Отражающая оптика из металла, стекла и ИК-материалов для лазеров, визуализации и оптического контроля.
Материалы
Материалы для видимого и инфракрасного диапазона
UVFSBK7CaF2LiFBaF2SiGeZnSeZnSХалькогенидное стекло
Техническая информация
Таблица возможностей
| Компания | Основана в 2006 году; сертификация ISO 9001:2015 |
|---|---|
| Диапазон размеров | 10–500 мм |
| Толщина по центру | От 1 мм |
| Центрирование / децентровка | До 0,01 мм в зависимости от геометрии |
| Форма поверхности | PV до λ/40; RMS до λ/100 в зависимости от материала, размера и геометрии |
| Качество поверхности | 60-40, 40-20, 20-10 и 10-5 по чертежу заказчика |
| Шероховатость поверхности | Ra ≤ 0,5 нм в зависимости от материала и геометрии |
| Покрытия | AR, BBAR, HR, фильтрующие и ИК-покрытия по длине волны и углу падения |
| Отчеты | Интерферограмма, профилометрия, спектр пропускания, кривая покрытия, отчет по контрольному образцу |
| Документы качества | FAI, CoC, RoHS, REACH, декларации материалов и прослеживаемость партий |
Асферика / Параболическая / Внеосевая
Примеры производства оптики сложной формы
Для высокоточных поверхностей применяется замкнутый цикл: измерение, анализ карты ошибок, детерминированная коррекция, повторная полировка и окончательный контроль.
Применения
Отрасли и системы
Качество и документация
Готовность к квалификации поставщика
Junbang предоставляет сертификат ISO 9001:2015 и проектную документацию для оптического контроля, проверки покрытий и прослеживаемости партий.
КонтрольИнтерферограммы, карты поверхности, профилометрия, спектры пропускания и покрытия.
СоответствиеДекларации RoHS, REACH и материалов по требованиям изделия и проекта.
Документы выпускаFAI, CoC, прослеживаемость партий, контрольные образцы и финальные протоколы.
Данные для запроса
Пришлите чертеж или предварительные требования.
Для быстрой оценки укажите ревизию чертежа, материал, количество, диапазон покрытия и угол падения, требования к форме и качеству поверхности, шероховатости, отчетам и условиям эксплуатации.
